Réalisations
Chaque réalisation part d'un problème technique et produit une méthode, un outil, une décision ou un livrable utile.
Application de calepinage pour géométries complexesOutil Python de calepinage et quantitatif pour bardages et couvertures comportant des géométries complexes.

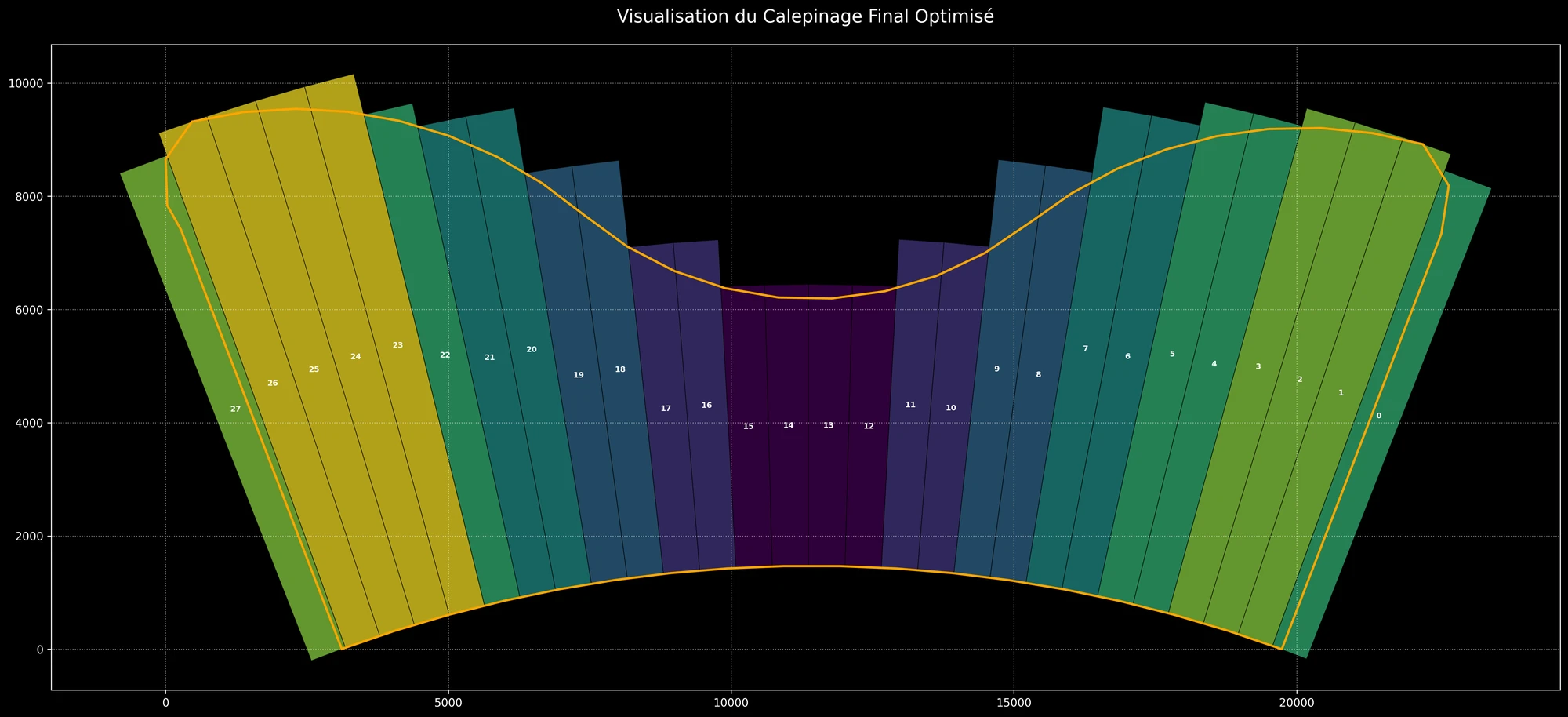

Image 1 sur 2 : Calepinage optimisé d'un bardage avec des biais et ouvertures
Les bardages et couvertures avec biais, ouvertures, arcs, inclinaisons ou cintrages nécessitent un calepinage et un quantitatif difficiles à réaliser manuellement.
À partir d'un DXF, produire automatiquement le calepinage, le quantitatif et les livrables de sortie pour des configurations géométriques complexes.
Réalisation autonome de l'application, du traitement des contours DXF aux exports finaux.
Import DXF, transformations et classifications géométriques, gestion des plaques et accessoires, groupements optimisés et sorties DXF/PDF/Excel.
Gain de temps global d'environ 90 % sur le calepinage et les quantitatifs. Optimisation des chutes d'environ 15 %.
Kwind - calcul des charges de vent selon l'Eurocode 1Application personnelle de calcul des charges de vent en pression et dépression selon la NF EN 1991-1-4.

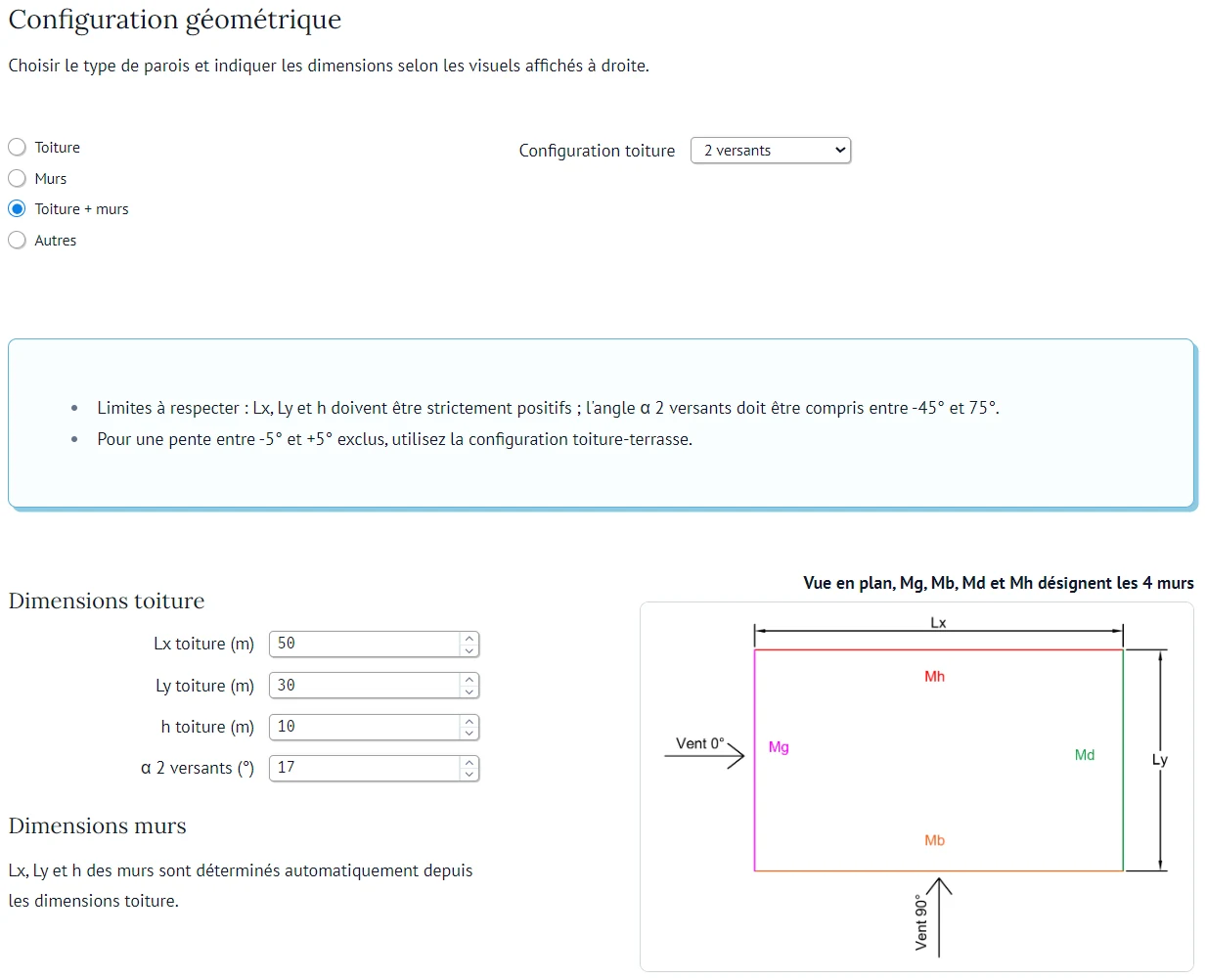

Image 1 sur 3 : Définition de la configuration et des dimensions du bâtiment

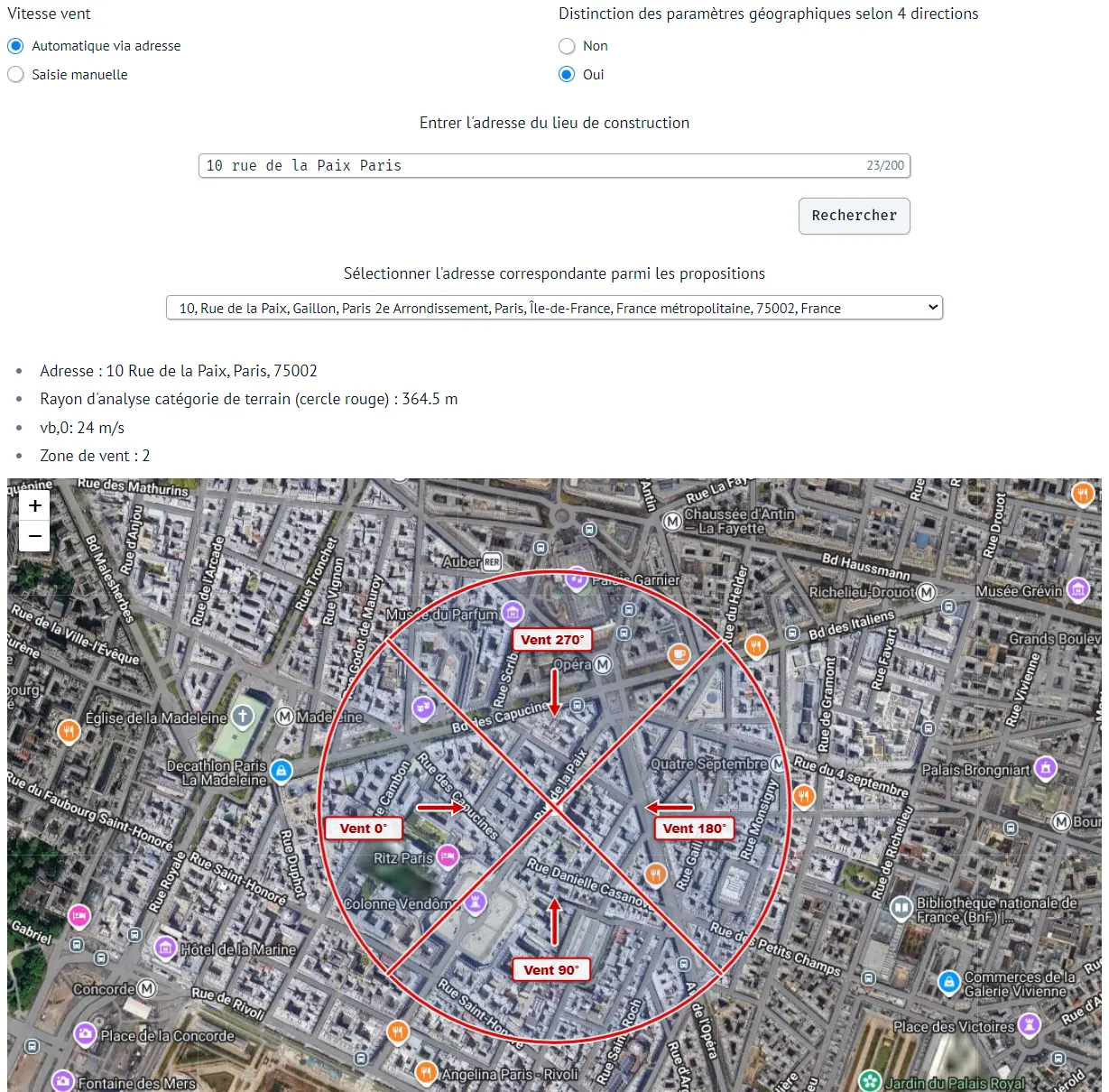

Une étude de vent mobilise de nombreux paramètres normatifs, géométriques et géographiques avant d'aboutir aux charges nécessaires au dimensionnement.
Rendre ce calcul plus accessible, structuré et contrôlable pour les configurations courantes de bâtiments.
Développement personnel de l'application et de son interface.
Traduction de la NF EN 1991-1-4 et de son Annexe Nationale en un parcours de calcul guidé, de la saisie du bâtiment jusqu'aux résultats et aux notes de calcul.

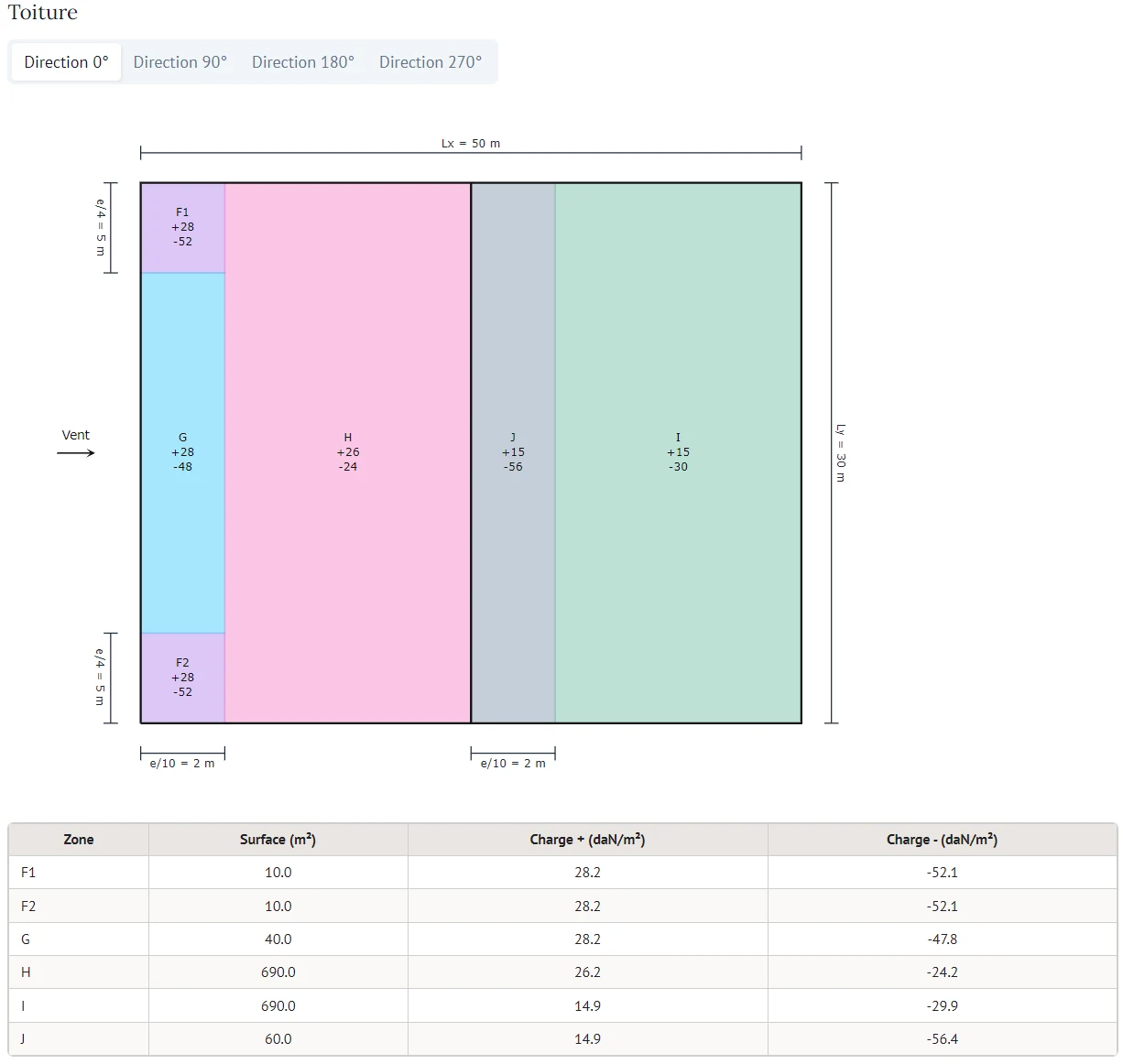

Application publique permettant de visualiser les charges par zone. Génération d'une note de calcul complète et d'une synthèse d'une page.

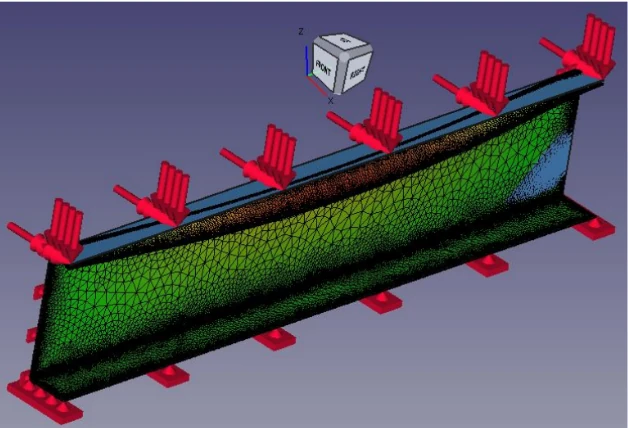

Analyses FEM paramétriques de pièces et assemblagesAutomatisation de simulations éléments finis pour dimensionner pièces et assemblages.
Image 1 sur 3 : Contraintes de von Mises, localisation des zones les plus sollicitées
Le dimensionnement de pièces et d'assemblages nécessite de vérifier leur comportement pour plusieurs configurations de dimensions et de chargement.
Optimiser le dimensionnement des pièces et des assemblages.
Modélisation, matériaux, contacts, conditions limites, critères d'analyse et automatisation des recherches de limites.

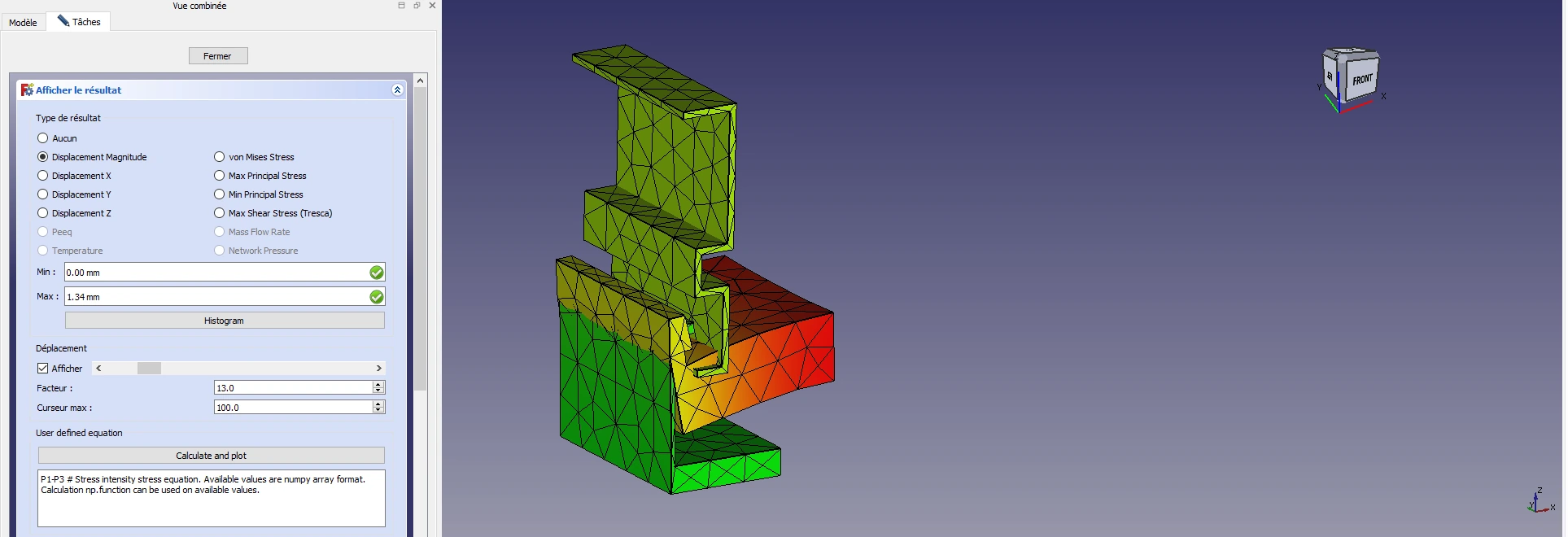

Paramétrage des géométries, matériaux, contacts et conditions limites, puis analyses des contraintes de von Mises, des déformations et du flambement. Automatisation des calculs et de la recherche des limites admissibles.
Détermination des charges admissibles du système. Réduction des manipulations manuelles et optimisation via l'exploration d'un plus grand nombre de variantes.
Simulation CFD d'une lame d'air ventiléeÉtude paramétrique approfondie des transferts thermiques dans une lame d'air ventilée.
Image 1 sur 3 : Champ de température dans la lame d'air
La température atteinte dans une lame d'air ventilée peut influencer la durabilité des matériaux et les performances du système constructif.
Comprendre les transferts thermiques et les mouvements d'air, puis mesurer l'influence de la géométrie et des matériaux.
Modèles 2D/3D, maillage, modèles de turbulence et de rayonnement, matériaux, conditions limites et analyse des bilans.

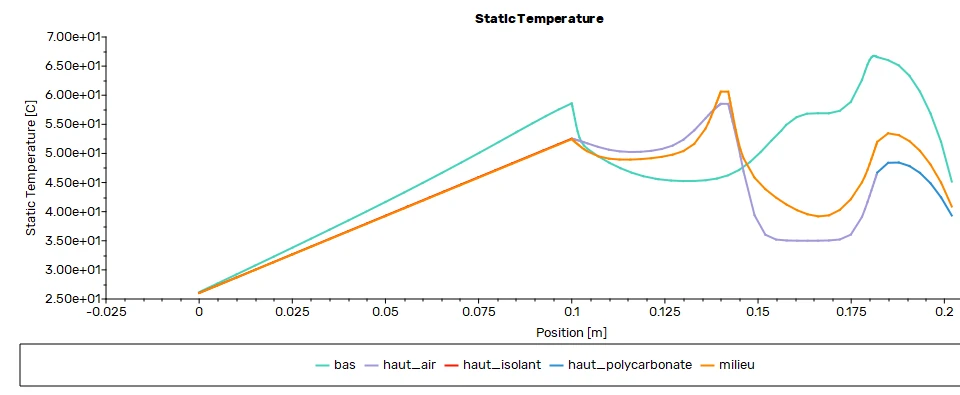

Réalisation de plusieurs configurations CFD faisant varier des paramètres dimensionnels et les propriétés des matériaux. Analyse des températures, des vitesses, des flux et des bilans énergétiques.
Détermination des épaisseurs limites permettant de respecter les températures maximales des matériaux.
Comparaison de systèmes translucides par simulation thermique dynamiqueÉtude comparative des besoins de chauffage, de climatisation et d'éclairage, ainsi que du confort d'été.

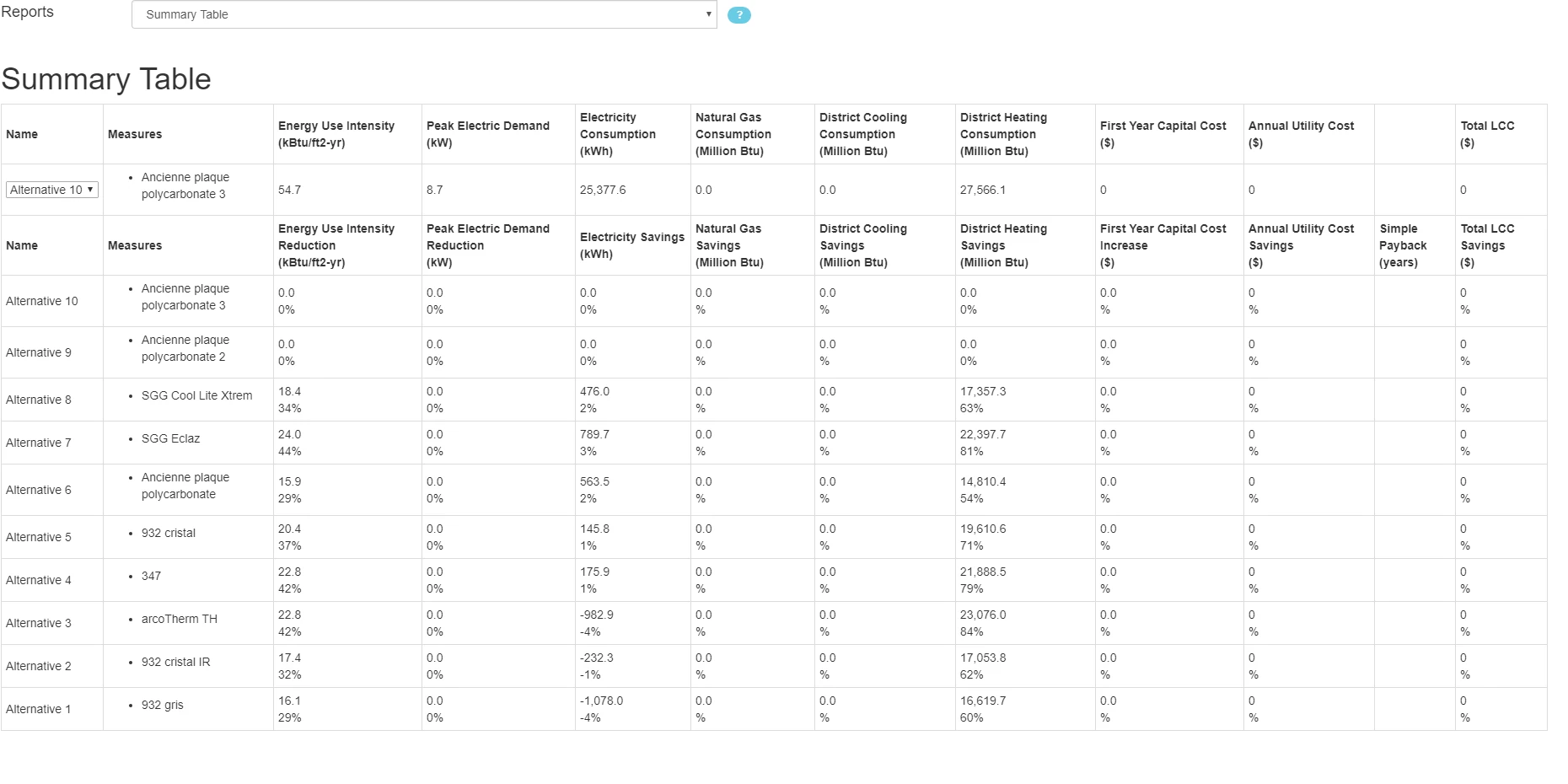

Image 1 sur 2 : Comparaison des besoins annuels
Le choix d'un système translucide influence simultanément les besoins de chauffage, de climatisation, d'éclairage et le confort d'été.
Comparer plusieurs systèmes dans un même bâtiment de référence afin d'évaluer leurs effets sur la performance énergétique et le confort.
Modèle de référence, météo, matériaux, constructions, scénarios d'usage et analyse des rapports.

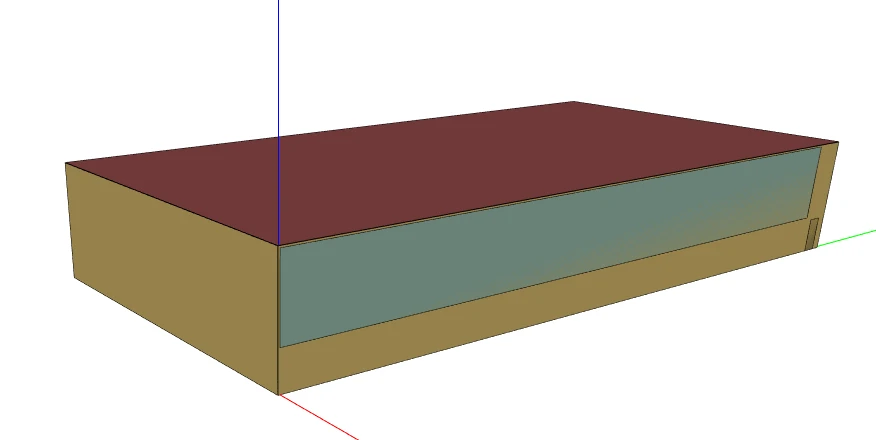

Construction d'un modèle sous OpenStudio et EnergyPlus, intégration des données météorologiques, des matériaux et des scénarios d'usage, puis comparaison des résultats obtenus pour chaque système.
Mise en évidence des écarts de performance entre les systèmes et identification des compromis entre besoins énergétiques, confort d'été et investissement.
Visionneuse web 3D de systèmes et rendus de plaquesApplication web interactive pour la visualisation de systèmes et de rendus de plaques.

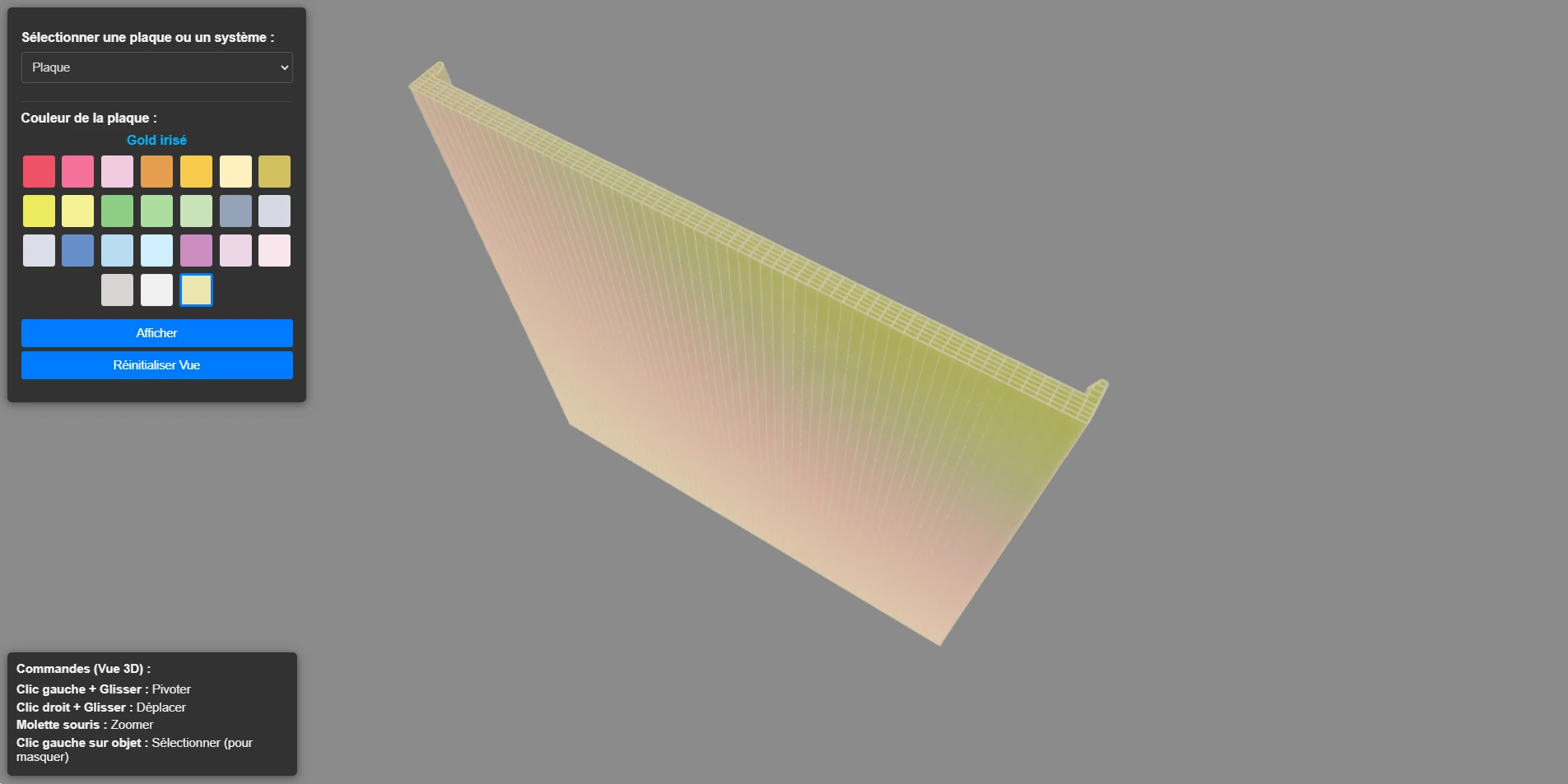

Image 1 sur 4 : Sélection d'une variante de couleur
Les plans et les vues statiques ne suffisent pas toujours à expliquer un système constructif et ses variantes.
Permettre la consultation des systèmes et de leurs variantes directement dans un navigateur.

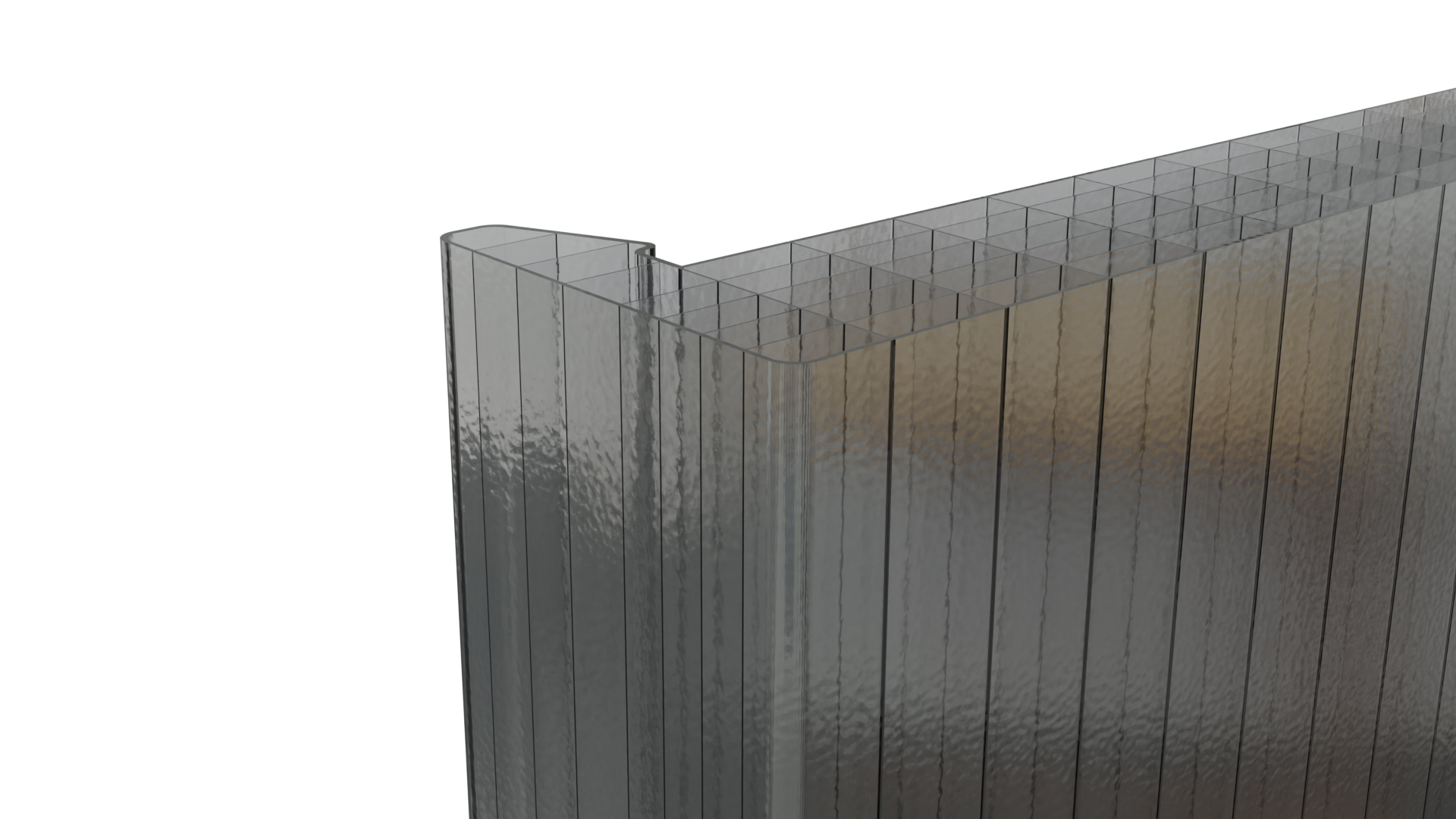

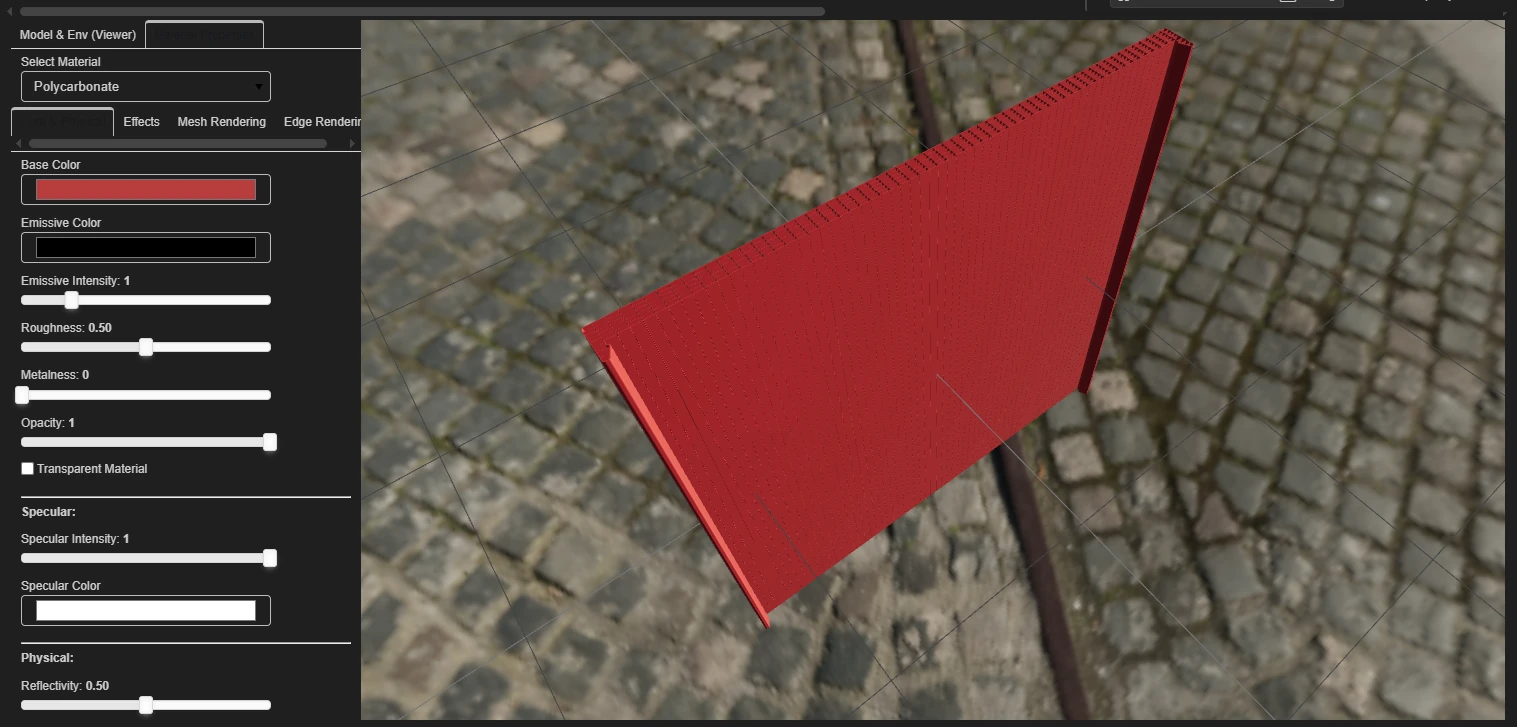

Visualisation des systèmes et rendus de plaques, plus outil Python de création et prévisualisation de matériaux paramétriques.
Intégration de modèles 3D dans une visionneuse web avec vues éclatées et variantes de rendus de plaques, complétée par un outil Python de création et de prévisualisation des matériaux.
Visionneuse déployée et utilisée comme support commercial et pédagogique.
Programme de mise à jour documentaire techniqueRéduire les opérations manuelles entre les dessins AutoCAD, Word et les livrables PDF.
La mise à jour de cahiers techniques comportant de nombreux détails reposait sur des opérations manuelles répétitives de copie, de recadrage et de repositionnement.
Automatiser la mise à jour des illustrations et la production des documents finaux.
Conception et développement de l'ensemble de la chaîne de traitement documentaire.
Création d'un programme reliant les exports PDF d'AutoCAD, leur conversion en images, leur insertion automatique dans Word et la génération des PDF selon les règles d'impression.
Gain de temps global d'environ 70 % et homogénéisation du rendu final.
